Antenne relais

« Back to Glossary Index

Qu’est-ce qu’une antenne relais et quel est son rôle ? Quel est le but des antennes relais dans les réseaux de télécommunication ?

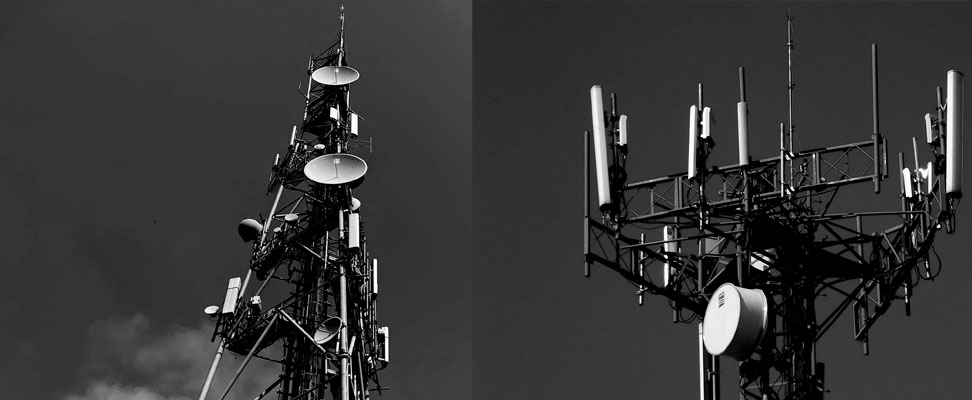

Une antenne relais, également connue sous le nom de station de base ou station relais, représente un composant essentiel dans les réseaux de télécommunications sans fil, notamment les réseaux de téléphonie mobile (cellulaires). Sa principale fonction consiste à faciliter les communications sans fil entre les appareils mobiles, comme les téléphones portables, les montres connectées…et le réseau de télécommunication, permettant ainsi aux utilisateurs d’effectuer des appels, d’envoyer des messages textes et d’accéder à des données mobiles.

Les points clés à retenir concernant les antennes relais sont les suivants :

• Communication sans fil : Une antenne relais émet et capte des signaux radio pour autoriser la communication sans fil entre les appareils mobiles et les équipements du réseau. Elle agit comme un relais de communication, acheminant les signaux entre les utilisateurs mobiles et les infrastructures du réseau.
• Couverture cellulaire : Les antennes relais sont installées à des emplacements stratégiques pour assurer une couverture cellulaire efficace. Elles sont réparties sur une zone géographique donnée afin de garantir une connectivité constante pour les utilisateurs en déplacement.
• Accès à Internet : Outre les appels vocaux et les SMS, les antennes relais permettent également aux appareils mobiles de se connecter à Internet et de télécharger des données, ce qui inclut la navigation sur le Web, l’utilisation d’applications mobiles, le streaming vidéo, etc.
• Gestion du trafic : Les antennes relais jouent un rôle central dans la gestion du trafic au sein du réseau cellulaire. Elles optimisent l’utilisation des ressources pour gérer efficacement et équitablement le nombre d’appels et de connexions de données.
• Connexion filaire (Backhaul) : Les antennes relais sont connectées au réseau principal par le biais d’une liaison filaire, généralement à travers une fibre optique ou une liaison micro-ondes. Cette liaison filaire, appelée “backhaul”, facilite le transfert des données entre l’antenne relais et le reste du réseau.
• Normes de communication : Les antennes relais prennent en charge différentes normes de communication, telles que 2G, 3G, 4G (LTE), 5G, etc…, selon la technologie de téléphonie mobile déployée par l’opérateur.
• Évolutivité : Les antennes relais sont conçues pour évoluer et s’adapter à de nouvelles technologies de communication sans fil à mesure qu’elles se développent. Par exemple, elles peuvent être mises à jour pour prendre en charge des avancées de la 4G à la 5G.

En résumé, une antenne relais constitue un élément fondamental des réseaux de télécommunications sans fil, assurant la liaison entre les appareils mobiles et le réseau. Elle offre une connectivité pour les appels vocaux, les données et l’accès à Internet sur une zone géographique donnée, tout en jouant un rôle crucial dans la gestion du trafic au sein du réseau cellulaire.

Quelles sont les types d’antennes relais ?

Voici un aperçu des types d’antennes relais couramment utilisés, chacun ayant sa propre application spécifique :

1. Antennes relais macrocellulaires : Ces antennes sont omniprésentes et fournissent une couverture cellulaire étendue, que ce soit dans les zones urbaines ou rurales. Elles sont souvent installées en hauteur, sur des tours ou des bâtiments, pour garantir une connectivité à grande échelle.
2. Antennes relais microcellulaires : Conçues pour des zones à forte densité d’utilisateurs, comme les centres-villes, ces antennes relais offrent une couverture cellulaire plus ciblée. Elles sont fréquemment positionnées sur des lampadaires ou des poteaux, renforçant ainsi la capacité du réseau.
3. Antennes relais picocellulaires : Plus petites encore que les antennes microcellulaires, les antennes relais picocellulaires sont idéales pour des zones ultra-locales, comme des bureaux, des centres commerciaux ou des campus d’entreprise. Elles assurent une connectivité de haute qualité dans des environnements de petite envergure.
4. Antennes relais femtocellulaires : Destinées à un usage résidentiel, ces antennes relais sont installées à l’intérieur des maisons ou des bureaux. Elles créent une couverture cellulaire locale qui améliore la qualité du signal à l’intérieur des bâtiments.
5. Antennes relais de téléphonie mobile à faible puissance (Low-Power NodeB, LPN) : Utilisées dans les réseaux 4G (LTE) et 5G, ces antennes relais en extérieur fournissent une couverture cellulaire à faible puissance, améliorant l’efficacité et la capacité du réseau dans les zones urbaines denses.
6. Antennes relais de téléphonie mobile à très faible puissance (Small Cells) : Les petites cellules sont des antennes relais de très faible puissance qui s’installent à faible hauteur, par exemple sur des poteaux de lampadaires ou des boîtes de jonction. Elles sont déployées pour augmenter la capacité et la connectivité dans des zones à forte densité, comme les centres-villes.
7. Antennes relais à technologie MIMO (Multiple-Input, Multiple-Output) : Ces antennes relais utilisent des techniques d’antennes intelligentes pour améliorer les performances du réseau, notamment en augmentant la capacité et la vitesse de transmission des données. Elles sont couramment employées dans les réseaux 4G (LTE) et 5G.

Le choix de l’antenne relais dépend de divers facteurs, notamment la densité de la population, la topographie, la technologie du réseau et les objectifs de l’opérateur de téléphonie mobile. Ces antennes relais sont soigneusement déployées pour garantir une connectivité fiable et de haute qualité, tout en prenant en compte les considérations liées à la sobriété électromagnétique pour minimiser les expositions aux champs électromagnétiques.

Quelle distance entre antenne relais et habitation ?

La distance entre une antenne relais et une habitation est une question importante qui suscite souvent des préoccupations. Cependant, cette distance peut varier en fonction de plusieurs facteurs, et elle est soigneusement planifiée pour assurer une couverture cellulaire efficace tout en minimisant les impacts sur la santé publique.

1. Emplacement de l’antenne relais : Les antennes relais peuvent être installées à divers endroits, qu’il s’agisse de tours de télécommunications, de bâtiments, de poteaux ou de lampadaires. Par conséquent, la distance entre une antenne relais et une habitation dépendra de l’emplacement spécifique de cette antenne.
2. Densité de la population : Dans les zones fortement peuplées, les antennes relais sont généralement placées plus près des habitations pour garantir une connectivité fiable pour un grand nombre d’utilisateurs. Dans les zones moins peuplées, les antennes relais peuvent être plus espacées.
3. Topographie : Les caractéristiques géographiques du terrain, telles que les montagnes, les vallées, les collines et les bâtiments, peuvent influencer la distance entre une antenne relais et une habitation. Les obstacles physiques peuvent nécessiter un positionnement stratégique des antennes.
4. Technologie de réseau : Les différentes générations de réseaux mobiles, comme la 2G, la 3G, la 4G (LTE) et la 5G, ont des portées et des besoins en infrastructure différents. Par exemple, les antennes 5G ont une portée plus courte que celles de la 4G, ce qui peut influencer la distance entre les antennes et les habitations.
5. Politiques locales : Les réglementations locales et les politiques de zonage peuvent également jouer un rôle dans la détermination de la distance minimale entre une antenne relais et une habitation. Certaines régions ont des règles spécifiques concernant l’emplacement des antennes relais pour minimiser leur proximité avec les zones résidentielles.

Quelle est la distance de sécurité recommandée entre les antennes relais et les habitations ?
C’est une question récurrente de nos clients. Et il n’y a pas de réponse universelle à cette question.
En effet, cela va dépendre de la puissance des émetteurs, des obstacles entre votre habitation et ces émetteurs, de l’orientation de ces émetteurs, de la topographie,…. Ces nombreux facteurs font qu’il n’est pas possible d’affirmer avec précision que votre habitation est ou n’est pas fortement exposée aux ondes électromagnétiques émises par telle ou telle antenne relais.
D’où le besoin d’effectuer des mesures d’ondes électromagnétiques soit par un professionnel, soit par vos soins via un appareil adapté.

Il est possible d’identifier les antennes relais, près de chez soi, en France, en consultant le site de Cartoradio, qui est géré par l’Agence nationale des fréquences (ANFR).

Les antennes relais émettent-elles des radiations nocives pour la santé ?

Les antennes relais émettent des ondes électromagnétiques, également appelées rayonnements non ionisants, qui sont utilisées pour la transmission des signaux de télécommunication sans fil. Les principales préoccupations concernant ces émissions sont liées à leur impact potentiel sur la santé.
Selon les connaissances scientifiques actuelles et les évaluations effectuées par des organismes de santé publique et des experts, les niveaux d’exposition aux rayonnements électromagnétiques émis par les antennes relais, lorsqu’ils respectent les normes de sécurité établies, ne sont généralement pas considérés comme nocifs pour la santé publique.

Cependant, l’Organisation mondiale de la santé (OMS) classe les champs électromagnétiques des radiofréquences, y compris ceux émis par les antennes relais, comme “possiblement cancérogènes pour l’homme” (Groupe 2B)…

De plus, il est important de noter que la grande majorité des études scientifiques n’ont pas trouvé de preuves concluantes d’effets nocifs pour la santé à des niveaux d’exposition conformes aux normes de sécurité. Cependant, la recherche continue dans ce domaine pour évaluer tout potentiel impact à long terme.
En effet, il faut savoir que les normes en vigueurs ne tiennent compte que des effets thermiques des ondes à courts termes.
Il existe des recommandations comme celle de la résolution 1815 du conseil de l’Europe du 27/05/2011 dans laquelle il était précisé un seuil de prévention pour les niveaux d’exposition à longs termes aux micro-ondes en intérieur, conformément au principe de précaution, ne dépassant pas les 0.6 V/m et de les ramener à moyen terme 0.2 V/m.

Comment les antennes relais sont-elles réglementées et contrôlées par les autorités ?

En France, les antennes relais sont strictement réglementées pour assurer la conformité aux normes de sécurité en matière d’exposition aux ondes électromagnétiques. L’Agence nationale des fréquences (ANFR) délivre des autorisations d’installation, tandis que l’Agence nationale de sécurité sanitaire de l’alimentation, de l’environnement et du travail (ANSES) évalue les niveaux d’exposition. Les municipalités ont leur mot à dire dans l’urbanisme et le zonage, tandis que les opérateurs doivent informer le public de manière “transparente”. Enfin, des contrôles de conformité sont effectués pour s’assurer que les antennes respectent les normes techniques et de sécurité. La Commission Consultative des Radiocommunications (CCR) joue un rôle de concertation sur ces enjeux.

Puis-je refuser l’installation d’une antenne relais près de chez moi ?

En France, vous ne pouvez pas refuser l’installation d’une antenne relais près de chez vous de manière arbitraire. Les opérateurs de réseaux de télécommunication ont le droit d’installer des antennes relais dans le respect des réglementations en vigueur. Cependant, il existe des mécanismes de consultation publique et des procédures d’autorisation qui permettent aux membres de la communauté locale de faire entendre leurs préoccupations et de participer au processus de décision. Vous pouvez exprimer vos inquiétudes lors de ces consultations, mais l’autorisation finale dépendra des autorités compétentes et des réglementations locales.

Il existe des associations ou collectifs pouvant vous aider dans ces démarches telles que Robin Des Toits ou PRIARTEM.

Les antennes relais 5G sont-elles plus dangereuses que les antennes 4G ?

La 5G, comme les 4G, 3G et 2G, fonctionne en utilisant les radiofréquences.
La technologie 5G utilise des fréquences plus élevées que la 4G (3.5 GHz et 26 GHz contre 2.6 GHz maximum pour la 4G), ce qui signifie que les signaux ont une portée plus courte et une pénétration moins importante à travers les bâtiments et les obstacles que la 4G. Par conséquent, il peut être nécessaire d’installer davantage d’antennes relais 5G pour assurer une couverture réseau adéquate, ce qui peut susciter des préoccupations liées à l’urbanisme et à l’impact de celles-ci sur sur l’environnement et la santé de tous. Cela sera notamment le cas avec les ondes millimétriques de la 5G (26 GHz).

Comment mesurer les ondes électromagnétiques émises par les antennes relais ?

Parce que, comme nous le répétons quotidiennement à nos clients, pour se protéger efficacement des ondes électromagnétiques, il est nécessaire de les identifier et de quantifier votre niveau d’exposition à celles-ci. Pour ce faire, un matériel de mesure spécifique vous sera nécessaire, à savoir un appareil de mesures hautes fréquences et plus précisément radiofréquences.

Trois possibilités s’offre à vous :

Quelles sont les solutions et matériaux qui protègent des ondes émises par les antennes relais de téléphonie mobile ?

Il existe de nombreux matériaux qui bloquent les ondes électromagnétiques hautes fréquences émises par les antennes relais. Ces matériaux agissent comme un bouclier qui atténuent voir stoppent les rayonnements électromagnétiques émis par ces antennes :
