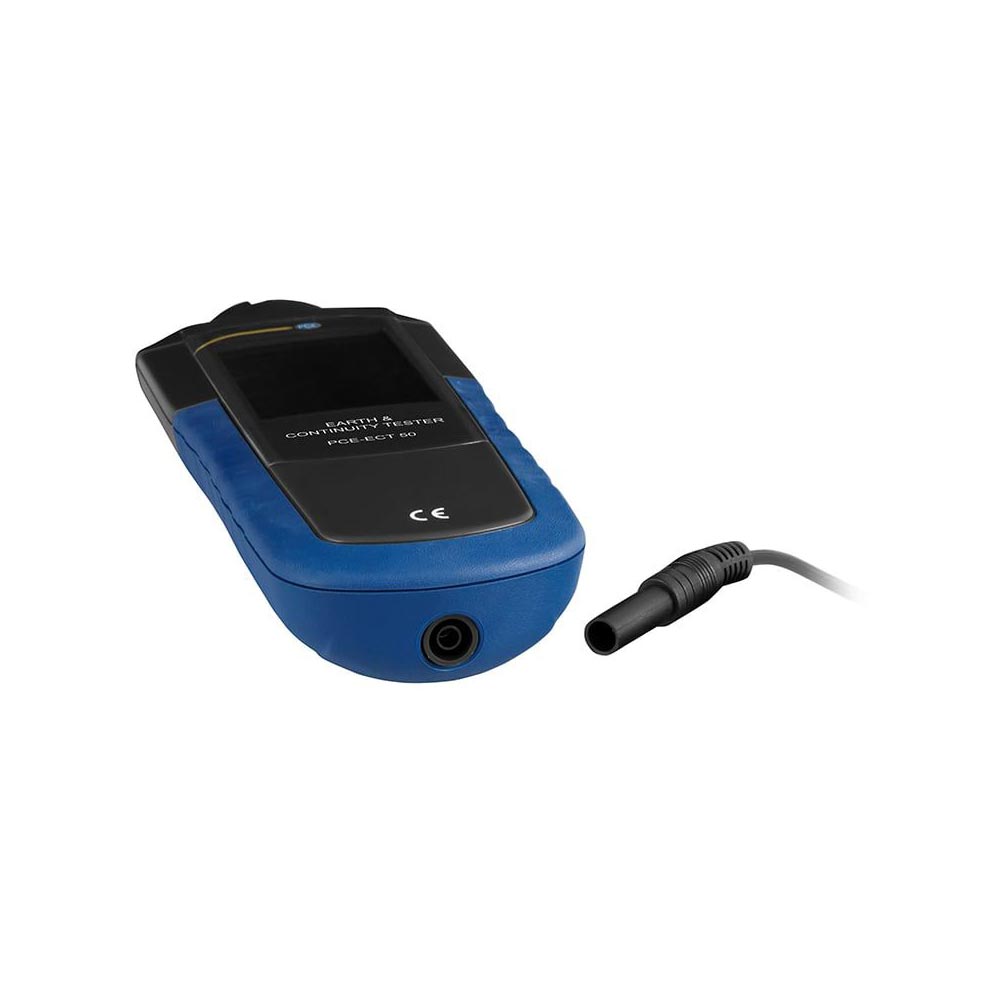

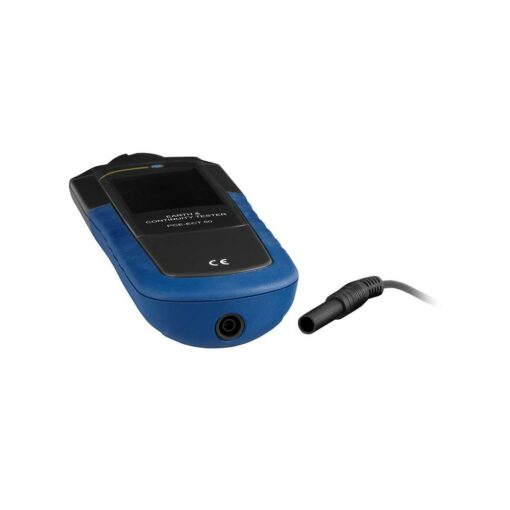

Contrôleur et mesureur de résistance de boucle de terre PCE-ECT-50

Caractéristiques du contrôleur de terre PCE-ECT-50 :

La prise de terre est un élément essentiel de l’installation électrique. Elle assure une fonction de sécurité pour pallier le risque d’électrocution en cas de défaut d’isolement.
Elle est, également, indispensable dans la réduction des champs électriques en les évacuant par la terre.



Le contrôleur de terre PCE-ECT-50 est un outil indispensable pour mesurer la résistance à la terre et vérifier la continuité des masses dans vos installations électriques. Conçu pour garantir sécurité et conformité avec les normes électriques (notamment la norme NF C 15-100), cet appareil compact, robuste et simple d’utilisation est parfaitement adapté à un usage professionnel (pour les électriciens, les géobiologues) comme à un usage domestique.



Caractéristiques principales :

• Précision de mesure optimale : Mesurez rapidement et efficacement la résistance de la terre et assurez-vous du bon câblage de vos prises électriques.

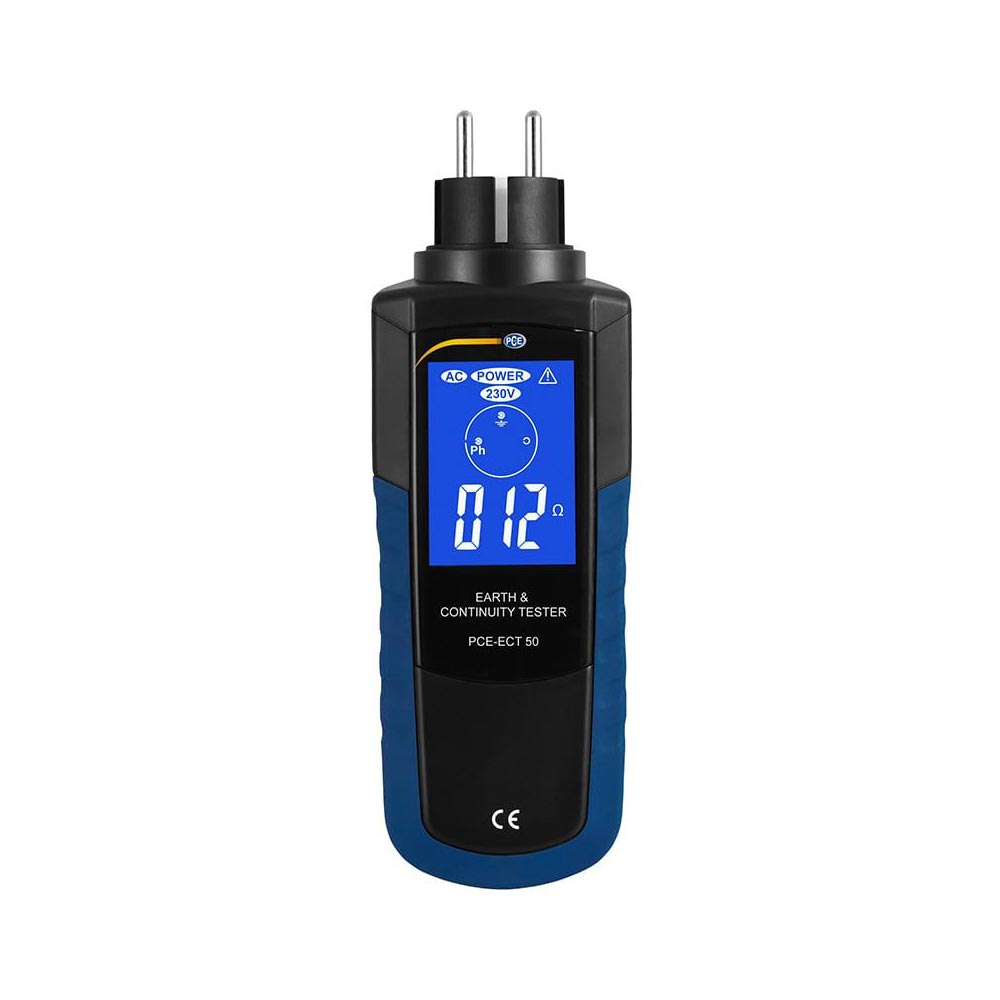

• Écran LCD multicolore rétroéclairé : Facile à lire, l’écran change de couleur en fonction de l’état de l’installation : bleu si tout est conforme, rouge en cas de défaut ou de danger.

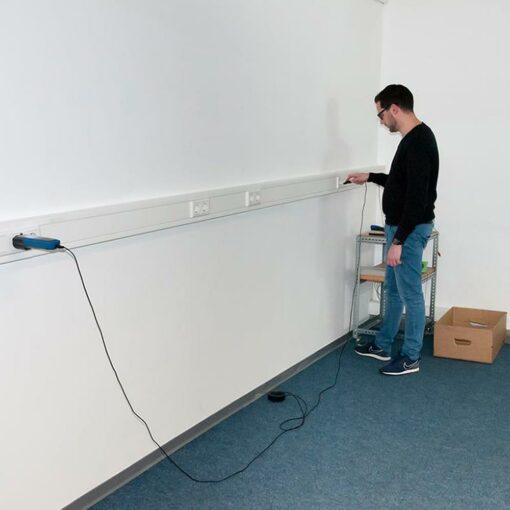

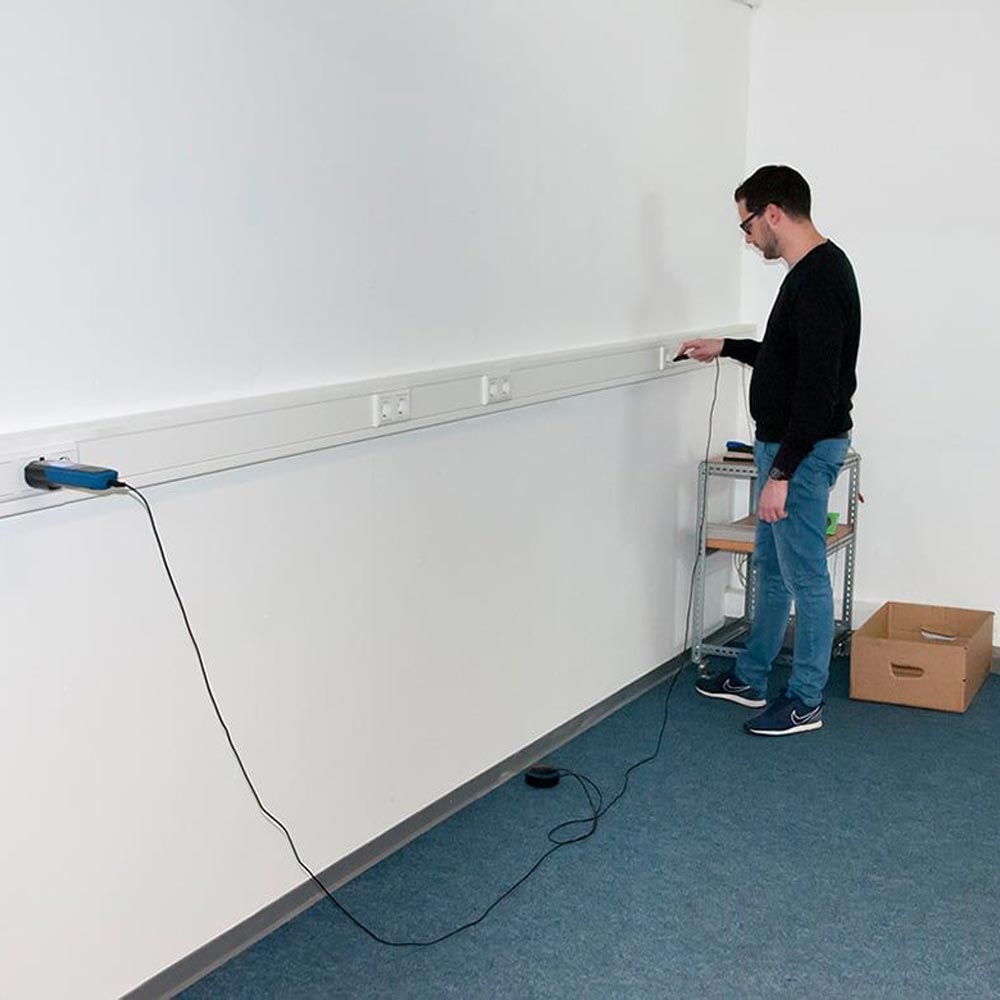

• Cordon de test 7 m avec pointe de sécurité : Vérifiez les continuités électriques et les connexions des masses même dans des espaces difficiles d’accès.
• Utilisation simplifiée : Ce contrôleur de terre est conçu pour être accessible à tous, sans formation préalable, rendant son utilisation idéale pour les particuliers et les professionnels.
• Conformité aux normes : Le PCE-ECT-50 est conforme à la réglementation NF C 15-100, garantissant ainsi une mesure fiable et précise pour vos installations électriques domestiques.



Cet appareil permet notamment de vérifier la valeur de la terre, la tension secteur, la position phase/neutre, et de détecter toute tension anormale dans une installation. Il est également capable d’identifier les défauts d’isolement potentiels sur le réseau électrique, offrant ainsi un aperçu rapide des problèmes à corriger avant tout risque de danger.





Quelles sont les différences entre les contrôleurs de terre DT300 de chez CATU FORSOND et le PCE-ECT 50 ?

• La précision de mesure : +/- 3% pour le PCE-ECT50 contre 1% pour le DT300 ;
• L’intensité du courant de test injecté dans le réseau : 15 mA pour le PCE-ECT  50 et moins pour le DT300 ;
• La fabrication : Origine France pour le DT300 et Chine pour le PCE-ECT 50



Quelle est la norme NF C 15-100 et pourquoi est-elle importante ?

La norme NF C 15-100 régit les installations électriques basse tension en France, garantissant leur sécurité et leur conformité. Elle fixe les règles pour la conception, l’installation et la maintenance, afin de prévenir les risques électriques (chocs, incendies). Respecter cette norme est essentiel pour assurer la protection des personnes et des biens.

Concernant la terre électrique, la norme NF C 15-100 impose des règles strictes pour assurer la sécurité des personnes et des biens dont voici les principaux points :

• Obligation de prise de terre : Toutes les installations électriques doivent être reliées à une prise de terre pour évacuer les courants de défaut et prévenir les risques de chocs électriques ;
• Résistance de terre : La résistance de la prise de terre doit être suffisamment basse pour permettre le déclenchement des protections différentielles en cas de défaut. Idéalement, elle doit être inférieure à 100 ohms ;
• Barre de terre et conducteur de protection : La prise de terre doit être reliée à une barre de terre et un conducteur de protection qui relie tous les équipements conducteurs exposés (masses métalliques, prises, etc.) ;
• Disjoncteur différentiel 30 mA : Pour protéger les personnes, la norme impose l’installation de disjoncteurs différentiels 30 mA, qui se déclenchent rapidement en cas de fuite de courant vers la terre ;
• Vérification de la continuité de la terre : La norme prévoit également des tests réguliers pour vérifier que la prise de terre fonctionne correctement et que la continuité du réseau de mise à la terre est maintenue.



Qu’est-ce qu’un bon résultat de mesure pour la résistance de terre ?

Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 Ω (Ohms).
Cependant, afin de neutraliser les champs électriques et les tensions parasites, nous recommandons une résistance de terre autour des 50 Ω (Ohms).



Quels sont les risques d’une mauvaise résistance de terre ?

Comme évoqué précédemment, 2 aspects sont importants vis à vis de la résistance de terre : la sécurité électrique et les champs électriques 50/60 Hz.

Concernant la sécurité électrique :

• Risque d’électrocution : Si la résistance de terre est trop élevée, les courants de défaut ne sont pas correctement évacués, augmentant le risque de choc électrique pour les personnes en contact avec des équipements défectueux ;
• Défaillance des protections différentielles : Les disjoncteurs différentiels, qui protègent contre les fuites de courant, peuvent ne pas se déclencher en cas de mauvais raccordement à la terre, laissant l’installation non protégée contre les défauts d’isolement ;
• Incendie : Un courant de fuite mal évacué peut provoquer une surchauffe dans le système électrique, augmentant les risques d’incendie dans les installations ou les équipements électriques ;
• Endommagement des appareils : Une mauvaise mise à la terre peut entraîner des dysfonctionnements ou des pannes d’équipements sensibles, notamment lors de surtensions ou de défauts électriques.

Pour ce qui est des champs électriques :

• Augmentation des champs électriques : Sans une bonne évacuation à la terre, les champs électriques peuvent s’accumuler autour des appareils et câbles, créant des zones de perturbations électromagnétiques importantes ;
• Risque d’interférences électromagnétiques (EMI) : Une mauvaise mise à la terre peut entraîner des interférences avec d’autres appareils, notamment ceux sensibles aux variations de champs électriques, provoquant des dysfonctionnements ou des dégradations de performance ;



Le contrôleur de terre est-il compatible avec toutes les installations électriques (régime TT, TN, IT) ?

Le contrôleur PCE-ECT 50 est compatible avec les installations 230V en régime TT. Par contre il est non adapté aux réseaux bi-phasés 230V et aux régimes de neutre TN et IT.

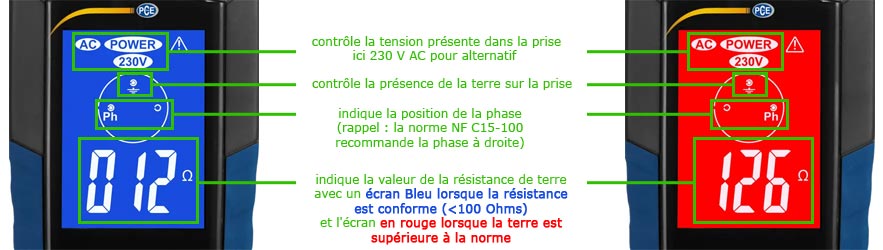

Comment interpréter les résultats obtenus avec un contrôleur de terre ?







Informations techniques sur le contrôleur de terre PCE ECT 50 :

• Code GTIN13 : 4250348717511
• Fonctions :
  • Test de continuité
  • Mesure de résistance à la terre
• Plage de mesure : 0 à 1999 Ω
• Précision : ± (3 % + 3 chiffres) de 0 à 200 Ω à 23 °C ± 5 °C
• Longueur du câble de test : Environ 7 m
• Écran :LCD bicolore, rétroéclairé
• Tension opérationnelle : 230 V AC (Ph/N) -10 / +6 %
• Fréquence opérationnelle : 50/60 Hz
• Important : Cet appareil n’est pas destiné à des installations ayant un différentiel inférieur à 30 mA !
• Réglementations :
  • IEC 611010-1 / EN 61557-4
  • Classe II / IP40 / IK06
• Catégorie d’installation : III
• Température opérationnelle : -15 à +45 ºC
• Température de stockage : -25 à +70 ºC
• Protection : IP40 / IK06
• Dimensions : 210 x 72 x 50 mm
• Poids : 340 g

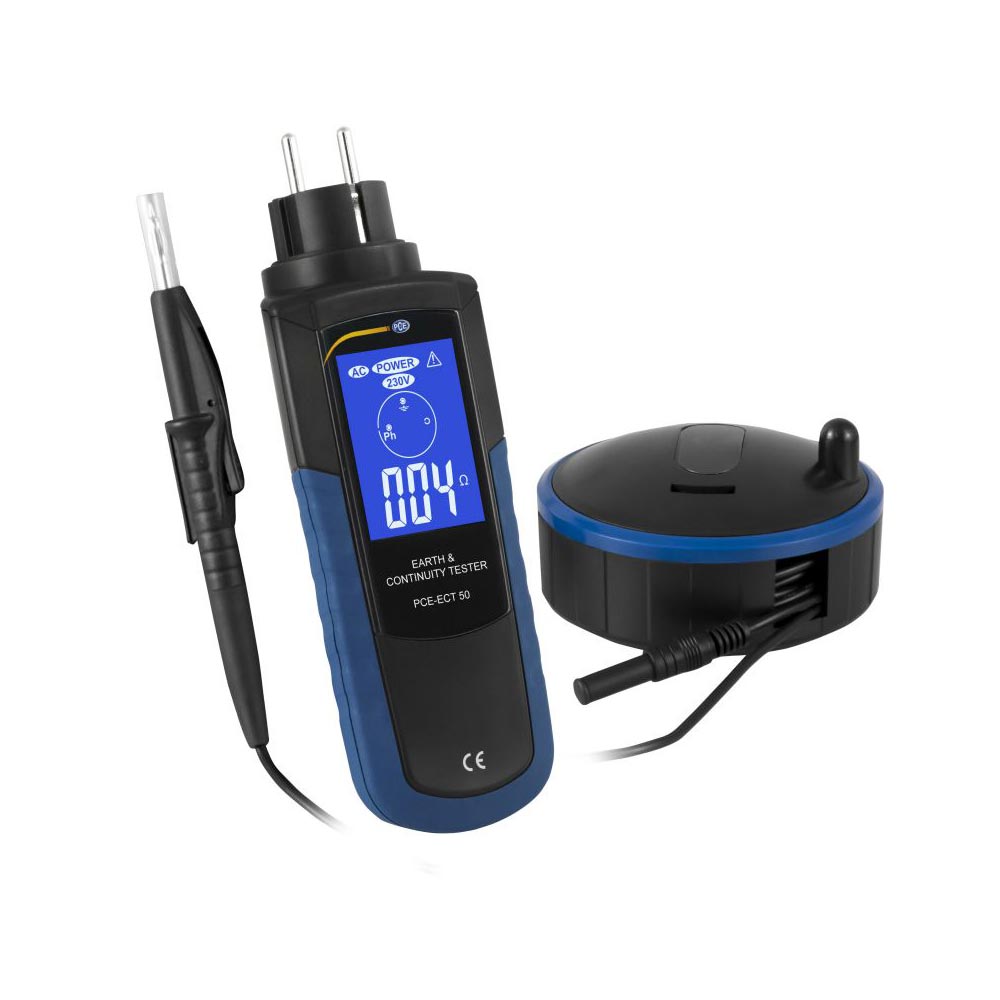

• Contenu de livraison : 1 x Contrôleur de terre, 1 x Pointe avec 7 m de câble et le manuel d’utilisation en Français
• Origine : Chine





Informations complémentaires :

Pour un besoin ponctuel d’un contrôleur de terre, nous vous proposons la location du DT300.



Si suite à des mesures effectuer avec l’appareil, vous constatez une anomalie (absence de terre, résistance trop élevée, inversion phase/neutre, défaut d’isolement), nous vous invitons à contacter un artisan électricien étant habilité afin d’effectuer les travaux nécessaires afin de rendre votre installation électrique sûre et respectueuse de la norme électrique.

Pour ce faire, vous pouvez nous contacter afin que l’on établisse, pour vous, un diagnostic professionnel complet, de votre habitation, de votre lieu de travail, du lieu de votre future habitation,…



Lorsque vous achetez chez ELECTROMAGNETIQUE.COM, vous avez l’assurance d’un service après-vente de qualité. En effet, nous restons disponibles pour toute question, conseil ou aide dans l’utilisation et le choix de produits.
