Plaque de mise à la terre 40×80 mm YSHIELD GS2 pour écran anti-ondes mural

Caractéristiques des plaques de branchement de mise à la terre  :

La plaque GS2 de chez YSHIELD est conçue pour la mise à la terre des écrans anti-ondes de type mural :
– les peintures anti-ondes (ex : NSF34, HSF54, MAX54, HSF64,…) ;
– les toiles anti-ondes (ex : HNV100 et HNG80) ;
– les maillages métalliques (ex : V4A10) ;

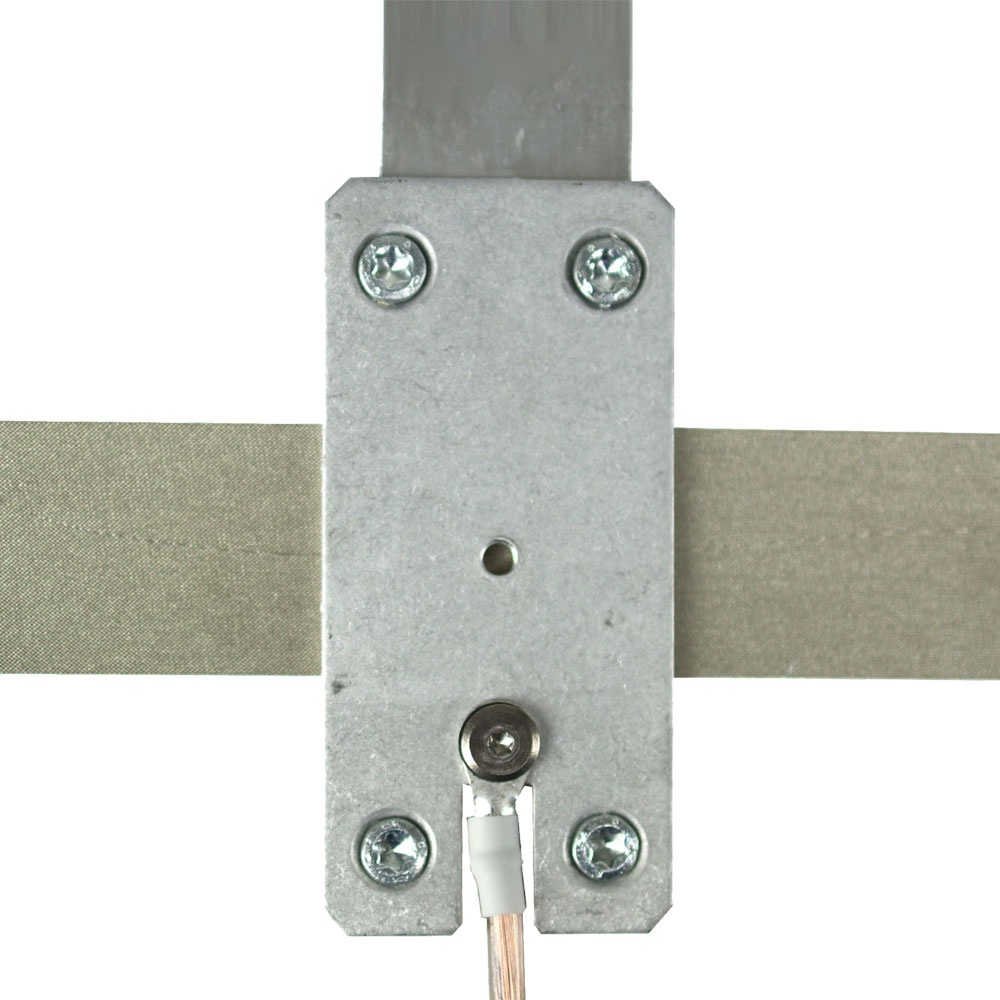

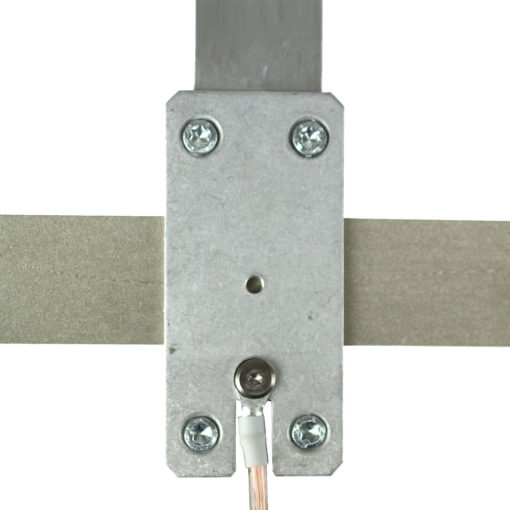

Cette plaque de mise à la terre de taille GS2 de dimensions 40 x 80 mm est à installer directement sur les produits de blindage et les bandes de mise à la terre.

Une plaque est nécessaire par surface blindée.

A utiliser exclusivement en intérieur, elle s’intégrera parfaitement à votre intérieur grâce à son design rectangulaire et son cache de protection de couleur blanche. Elle pourra ainsi être montée à côté d’une prise électrique murale existante et raccordée sur celle-ci via un cordon Yshield GL20.

Mise en œuvre :

1. Appliquez votre matériau de blindage (peinture, toile, maillage,…) Préparez votre blindage : En fonction du type d’application, la bande autocollante GSX de mise à la terre peut être collée sous ou sur le matériau de blindage (colle conductrice sur les rubans GSX). (Le ruban sera placé de préférence sous la peinture, et par dessus les toiles anti-ondes).
2. Percez 4 trous de 6 mm à l’endroit où vous souhaitez poser la plaque de mise à la terre. Insérez les chevilles. Vissez la plaque contre le mur directement sur le matériau de blindage ou sur la bande autocollante de mise à la terre selon le type de pose que vous aurez choisi en utilisant les vis fournies avec la plaque.
3. Vissez le câble GL avec la vis M4 x 3.2 et rondelle de tension fournis.
4. Vissez le couvercle avec la vis M4 x 3.2 fournie.

Informations techniques :

• Code GTIN : 4260103665100
• Dimensions : plaque de 35 x 75 x 2 mm et 40 x 80 x 6 mm avec la plaque de finition blanche
• Contenu de la livraison : plaque en aluminium 35 x 75 x 2 mm, couvercle en plastique 40 x 80 x 6 mm, toutes les vis nécessaires, disques, chevilles, cosses de câble et un outil de vissage avec embout Torx®. Le câble de branchement, de raccordement n’est pas compris dans la livraison; nous recommandons les cordons pré-assemblés GL.
• Poids : 70 g
• Garantie : 2 ans
• Origine : Allemagne

Informations complémentaires :

Attention, aucun cordon n’est fourni avec ces plaques.
Pour être reliées à la terre, elles doivent doit être associées à un cordon prévu à cet effet (ex: GL20, GL100, GL200 ou GL500).

Rappel :

Durant l’application d’un blindage et de son raccordement à la terre, vous devez vous assurer que l’électricité soit bien coupée sur le ou les circuits électriques de la pièce à blinder.
Avant toute chose, assurez vous d’avoir les compétences en installation électrique, qualifications et le matériel nécessaires pour réaliser le montage en toute sécurité.
Pour votre sécurité, l’installation électrique sur laquelle de fils et câbles blindés BIOHABITAT seront utilisés doit être conforme à la norme électrique en vigueur dans votre pays.
Il est recommandé de faire appel à un électricien professionnel pour exécuter le montage en respectant les règles professionnelles et la norme électrique NF C15-100 (pour la France).
Si vous n’êtes pas en mesure de réaliser l’installation en toute sécurité, faites appel à un électricien.
Nous pouvons également vous mettre en relation avec un électricien biocompatible de notre réseau.

Selon la norme NF C15-100, la résistance de la prise de terre doit être inférieure à 100 Ω (Ohms).
Cependant, nous recommandons une résistance de terre entre 30 Ω et 100 Ω (Ohms).

Afin de vérifier cette valeur, vous pouvez faire appel à un électricien ou bien vous procurer un mesureur de terre comme le Catu DT300. Vous pouvez également vérifier la présence de la terre sur votre prise grâce au testeur de terre PM6860DR.
