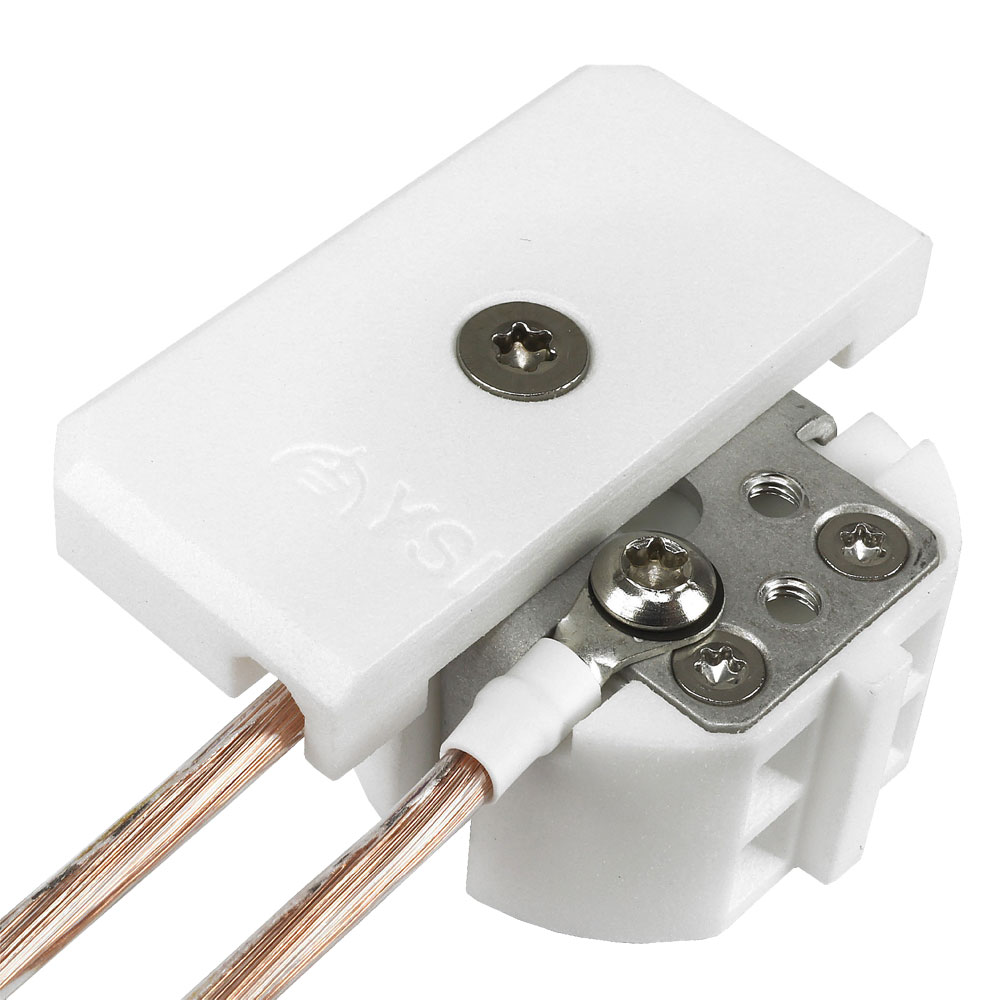

Prise de mise à la terre YSHIELD GP1

Caractéristiques des prises de mise à la terre YSHIELD GP1 :

La prise de mise à la terre GP1 de chez YSHIELD pour prise électrique murale des systèmes Schuko français et allemand (CEE 7/7 et CEE 7/4) est un composant YSHIELD pour la mise à la terre :

• des peintures anti-ondes (NSF34, HSF54, HSF64 et MAX54) ;
• des tissus écrans (SILVERTULLE) ;
• des toiles anti-ondes (ex : HNV100 et HNG80) ;
• des maillages métalliques (ex : V4A10 et V4A03) ;

La prise GP1 est équipée d’un cache blanc pouvant s’emboîter sur la prise sans fixation.
Il est, cependant, recommandé de visser ce cache afin de supprimer le risque de débranchement accidentel des câbles et de garantir une mise à la terre sûre et de grande qualité.

La prise de mise à la terre GP1 Yshield est dotée de 4 connecteurs afin d’y raccorder des cordons GL Yshield (GL20, GL100, GL200, GL500 et GL1000).

Elle permet le raccord de toutes les mises à la terre :
– pour une peinture blindée, ou un revêtement anti-ondes : en raccordant la plaque YSHIELD GS2 fixée sur le mur à la prise GP1 et un câble GL,
– pour les tissus et toiles anti-ondes, tissus d’un baldaquin anti-ondes, tapis contre les champs électromagnétiques en raccordant avec un câble GL et une plaque GCM à la prise GP1.

Informations techniques pour brancher les prises de mise à la terre YSHIELD GP1 :

• Code GTIN 13 : 4260103665124
• Nombre de connexion possibles : 4
• Couleur : cache de couleur blanche
• Poids : 80 g
• Accessoire(s) fournie(s) : couvercle de protection 55 x 55 x 8 mm, toutes les vis, rondelles, cosses de câbles et un outil de vissage avec embouts Torx® nécessaires
• Garantie : 2 ans
• Origine : Allemagne

Informations complémentaires pour le branchement des prises de mise à la Terre GP1 :

Attention, aucun cordon n’est fourni avec cette prise. Les cordons GL sont prévus à cet effet.

Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 Ω (Ohms).
Cependant, afin de neutraliser les champs électriques et les tensions parasites, nous recommandons une résistance de terre inférieure ou égale à 50 Ω (Ohms).
Afin de vérifier cette valeur, vous pouvez faire appel à un électricien ou bien vous procurez un mesureur de terre comme le Catu DT300. Vous pouvez également vérifier la présence de la terre sur votre prise grâce au testeur de terre PM6860DR.
