Papier-peint intissé anti-ondes Yshield SAFEBUILD A190 (Atténuation -112 dB / Largeur 100 cm)

Caractéristiques du papier peint anti-ondes électromagnétiques Yshield SAFEBUILD A190 :

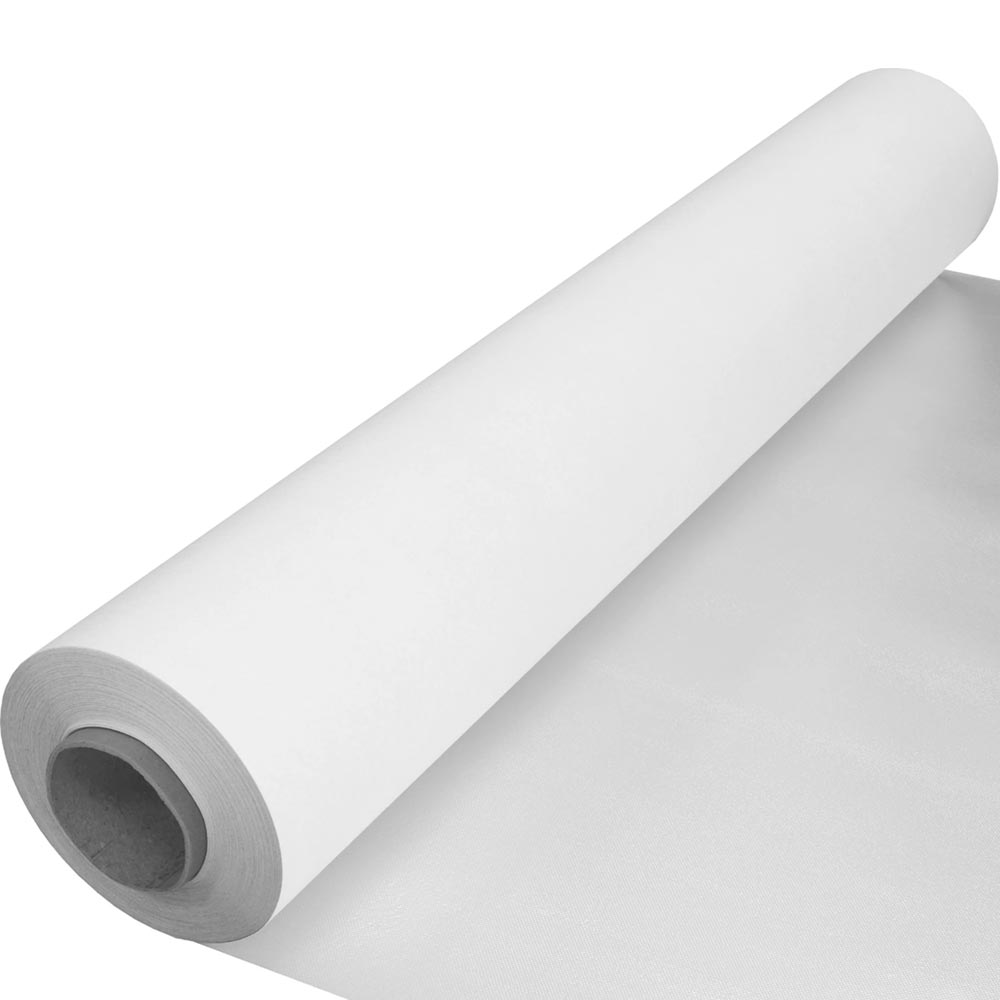

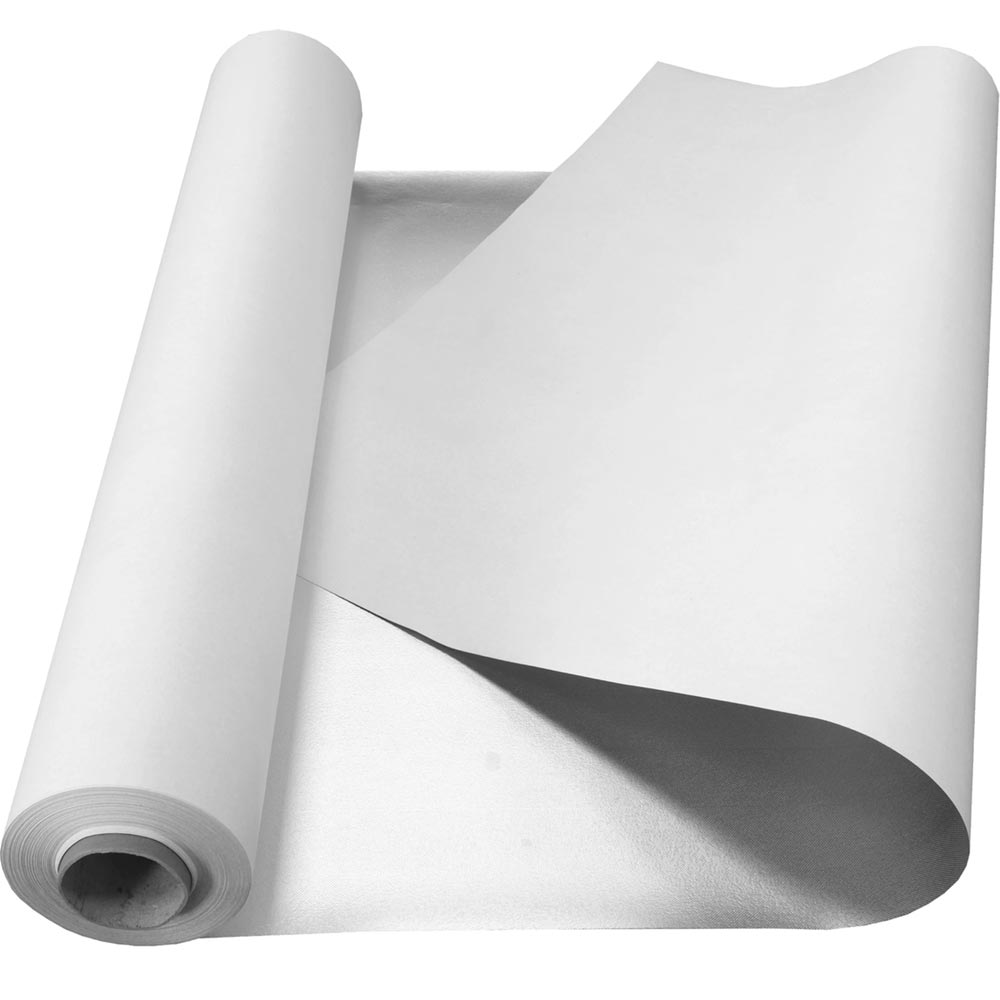

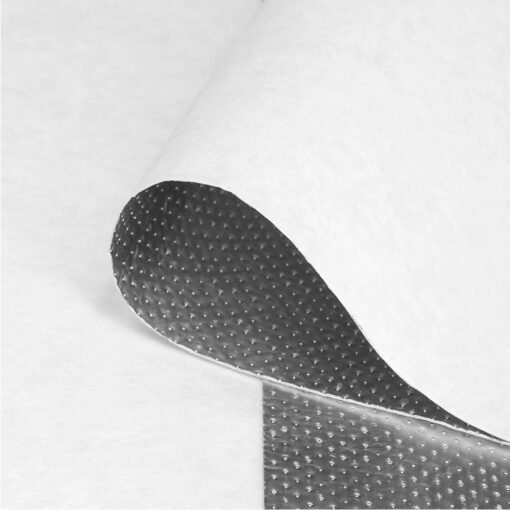

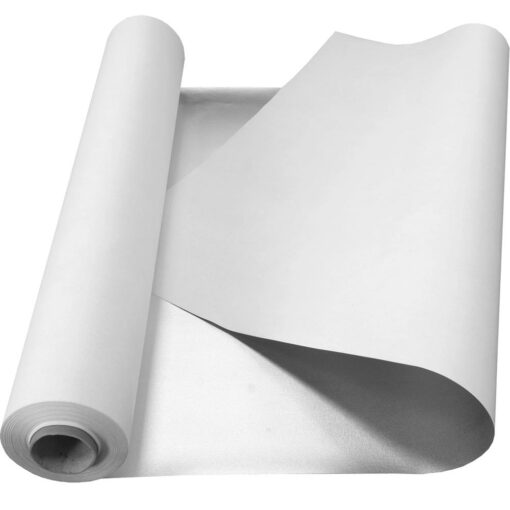

Le papier-peint intissé de protection contre les ondes SAFEBUILD A190 est un intissé de cellulose mécaniquement très stable qui est laminé sur un côté avec une épaisse feuille d’aluminium micro-aiguilletée.
Ce micro-aiguilletage comportant 200 000 petits trous par mètre carré rend le matériau hautement perméable à la vapeur d’eau et n’influe en rien sur les excellentes performances d’atténuation des rayonnements radiofréquences.

En effet, l’intissé SAFEBUILD permet une atténuation jusqu’à -112 dB (à 1 GHz) des ondes électromagnétiques hyperfréquences émises par l’ensemble des technologies sans fil telles que :

• Le WIFI qui est devenu omniprésent. On le trouve un peu partout dans tous les appareils technologiques :
  • les BOX internet (Freebox, livebox, Bbox, SFRbox, …) avec le WI-FI domestique et le WIFI communautaire ;
  • les ordinateurs portables (Macbook, Notebook, Powerbook, Ultrabook, …) ;
  • les smartphones, téléphones portables, téléphones mobiles ;
  • les tablettes tactiles (Ipad, etc …) ;
  • les téléviseurs connectés (également appelés SmartTV) ;
  • les consoles de jeux vidéos (Playstation, PS4, PS5, Xbox, WII, Switch) ;
  • les alarmes sans fil, détecteurs de mouvements et détecteurs de fumée ;
  • les répéteurs WIFI permettant d’étendre le WIFI dans un bâtiment ;
  • les imprimantes, les webcams, les appareils photos, …
• Le Bluetooth qui lui aussi se développe de plus en plus avec la multiplication des appareils connectés (smartphones, oreillettes et casques sans fil comme les Airpods, enceintes sans fil, tablettes tactiles, appareils photos, pèses personne, réfrigérateurs, …) ;
• La technologie DECT avec les téléphones sans fil DECT (la base émettant en continu vers le combiné), les babyphones ainsi que dans certaines box internet ;
• Le FEMTOCELL (sorte de mini antennes relais sous forme de carte électronique intégrée dans les Box internet) ;
• Les fours à micro-ondes, les radars ;





Quelles sont les différences entre les papiers peints anti-ondes électromagnétiques SAFEBUILD A190 et K150 ?

Les 2 seules différences entre ces deux papiers-peints sont :

• la performances d’atténuation (à 1 GHz) avec -112 dB pour le A190 et -100 dB pour le K150. Tous deux permettent des atténuations exceptionnelles parmi les meilleures du marché sur ce type de produit.
• la largeur, en effet, le A190 est d’une largeur de 100 cm contre 70 cm pour le K150.







Application et mise en œuvre du papier-peint intissé de blindage électromagnétique Yshield SAFEBUILD® A190 :

Grâce à sa bonne stabilité de surface, sa résistance à l’humidité et sa haute résistance au déchirement, l’intissé SAFEBUILD A190 peut être utilisé dans un grand nombre d’utilisations (murs et plafonds) et sur de nombreux supports exclusivement en intérieur.



Avant toute application du papier-peint intissé SAFEBUILD A190, vous devez vous assurer que le support sur lequel il va être appliqué soit propre, sec et plan. Les surfaces absorbantes doivent être préparées avec le primaire d’accroche GK5.

Attention : en raison de l’épaisseur de la couche de métal, le papier peint présente des bords tranchants après la découpe. Travaillez avec prudence et portez des gants de protection !

2 méthodes de pose sont possibles :



• Application avec face métallisée visible vers la pièce :
  La meilleure solution technique, bien que le résultat ne soit pas aussi esthétique. Mais ensuite, tous les lés de papier-peint peuvent facilement être connectés avec du ruban de mise à la terre GSX et peuvent ensuite être mis à la terre. Autre avantage, vous pourrez ensuite enlever le papier peint sans avoir de résidus métallisés sur le mur.
  • Encollez vos murs puis posez les différents lés de papier peints sur le support à blinder (nous recommandons un chevauchement de quelques cm entre chaque lé afin de garantir un blindage optimal) grâce à une colle à papier-peint lourd comme notre colle ARTIS VINYMUR.
  • Collez le ruban de mise à la terre GSX horizontalement afin d’assurer la continuité électrique entre les lés de papier-peint.
  • Vissez ensuite la plaque de mise à la terre Yshield GS2 par dessus la bande de ruban GSX. Reliez cette plaque à une fiche de mise à la terre Yshield GP1 à l’aide d’un cordon de mise à la terre Yshield GL YShield (disponible en 5 longueurs, à choisir en fonction de la distance entre la plaque et la prise murale sur laquelle vous pourrez brancher).
• Application avec le côté papier peint blanc visible vers la pièce :
  Cette solution est la plus esthétique mais la mise à la terre sera un peu plus délicate. En effet, cela impose d’appliquer le ruban de mise à la terre en premier sur le support et ensuite de bien veiller à ce que la surface métallisée du SAFEBUILD A190 soit bien en contact avec le ruban GSX.
  • Collez le ruban de mise à la terre GSX sur le support à blinder en prenant garde de bien le faire dépasser afin de pouvoir le replier sur l’intissé A190 une fois collé.
  • Encollez vos murs puis posez les lés de papier-peint (nous recommandons un chevauchement de quelques cm entre chaque lés afin de garantir un blindage optimal) grâce à une colle à papier-peint lourd comme notre colle ARTIS VINYMUR.
  • Vissez ensuite la plaque de mise à la terre Yshield GS2 par dessus la bande de ruban GSX. Reliez cette plaque à une fiche de mise à la terre Yshield GP1 à l’aide d’un cordon de mise à la terre Yshield GL YShield (disponible en 5 longueurs, à choisir en fonction de la distance entre la plaque et la prise murale sur laquelle vous pourrez brancher).

Il convient d’utiliser une colle pour papier-peint épais. La colle VINYMU de ARTIS a été testée avec succès.



Le papier-peint intissé SAFEBUILD A190 peut ensuite être recouvert d’une peinture de finition comme notre peinture biosourcée à 97% ou bien par un autre papier-peint.



Le seul point de vigilance, comme pour toutes les autres solutions de blindage contre les ondes (toiles, papier-peints, peintures, tissus,…), pour un blindage efficace contre les ondes radiofréquences sera de soigner l’étanchéité. Pour ce faire, il vous faudra procéder à un chevauchement d’au minimum de 5 cm entre chaque morceaux de A190.







Mise à la terre du blindage contre les hyperfréquences U230 :

L’intissé A190 de chez Yshield étant conducteur, il est nécessaire de le raccorder à la terre afin de vous protéger des champs électriques basses fréquences.Cela se fera simplement en raccordant à la terre le côté aluminium de l’ensemble des morceaux de l’intissé via le ruban adhésif conducteur Yshield GSX.







Informations techniques sur le papier peint de blindage contre les ondes Yshield SAFEBUILD A190 :

• Code GTIN13 : 4260103667104
• Largeur : 100 cm
• Longueur : Vendu au mètre linéaire ou Rouleau de 50 m
• Atténuation du blindage : 112 dB à 1GHz
• Conductivité de surface : 0,0018 ohm (résistance carrée)
• Valeur SD : 0,0012 m = perméabilité à la vapeur d’eau très élevée
• Grammage : 190 g/m²
• Épaisseur : 0,28 mm
• Couleur: blanc/argent
• Résistance au déchirement : 4400 (transversal) – 6800 (longitudinal) N/m
• Résistance à la corrosion : Correspond à celle de l’aluminium
• Matériaux : Pâte de cellulose (FSC, EUTR), aluminium, fibres de polyester (certifiées OEKO-TEX®), poudre adhésive (certifiée OEKO-TEX®)
• Origine : Allemagne







Certification TÜV-SÜD :

Cet intissé de blindage est actuellement testé par le TÜV-SÜD. Il est testé pour les métaux lourds, les COV et les émissions conformément à la spécification de test TM-22 (édition 08-2020). En raison de l’absence de polluants et d’émissions de tous les produits préliminaires, ce test est réussi avec certitude. Le rapport de test peut être trouvé ci-dessus dans les téléchargements s’il est confirmé







Rapport de laboratoire et d’expertise de performance d’atténuation :

Le fabricant allemand, Yshield a investi dans son propre laboratoire EMV professionnel il y a des années. Ils l’utilisent non seulement pour créer leurs rapports de performances d’atténuations, mais également pour vérifier chaque lot quotidiennement.
De plus, par souci de transparence et de qualité, Yshield fait vérifier tous ses produits par un expert indépendant et respecté.
Les produits sont ainsi vérifiés deux fois pour plus de sécurité et de qualité de blindage.

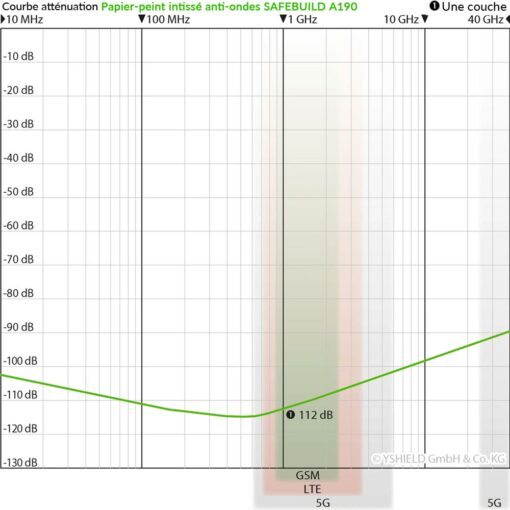

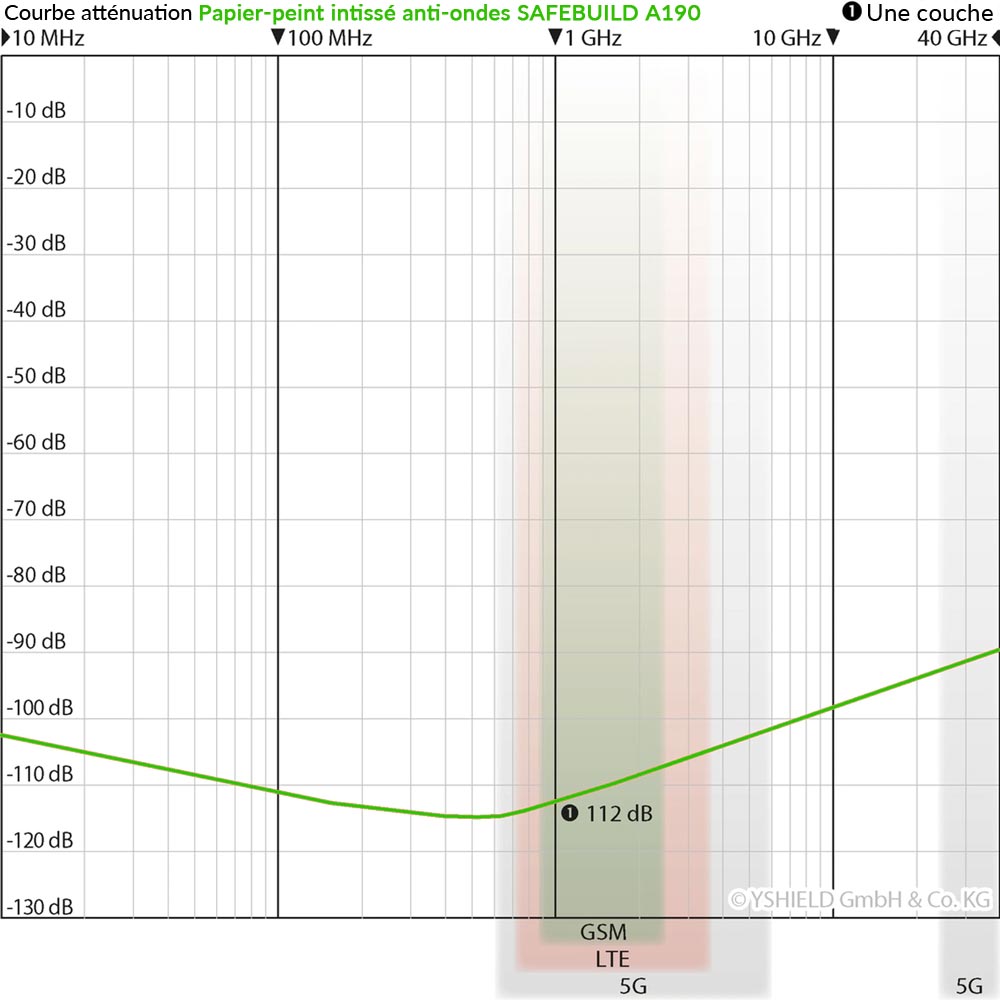

Ce produit protège les champs électromagnétiques haute fréquence (HF). Sauf indication contraire, les valeurs en dB données sont à 1 GHz. Mesures de 600 MHz à 40 GHz selon les normes ASTM D4935-10 ou IEEE Std 299-2006.

Ce produit doté d’une surface électriquement conductrice protège les champs électriques alternatifs (LF) basse fréquence.

Les rapports de test et rapports sur l’atténuation du blindage jusqu’à 40 GHz sont disponibles dans l’onglet “téléchargement” de cette même page.







Informations complémentaires :

Nous vous rappelons et préconisons qu’avant toute installation de blindage, il est nécessaire d’effectuer des mesures afin d’identifier et de quantifier la pollution électromagnétique.
Pour ce faire et dans notre cas, vous aurez besoin d’un appareil de mesure de champs électromagnétiques. Il vous permettra d’évaluer avec précisions votre niveau d’exposition avant mais aussi après, pour validation, de votre blindage.



Comme précisé plus haut, l’intissé A190, lorsqu’il est raccordé à la terre, permet également de se protéger du champ électrique basse fréquence. Pour se faire, il est donc nécessaire de vérifier la présence de la terre électrique ainsi que sa résistance.



Rappel :
Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 Ω (Ohms).
Cependant, afin de neutraliser les champs électriques et les tensions parasites, nous recommandons une résistance de terre inférieure ou égale à 50 Ω (Ohms).

Afin de vérifier cette valeur, vous pouvez faire appel à un électricien ou bien vous procurer un mesureur de terre comme le Catu DT300. Vous pouvez également vérifier la présence de la terre sur votre prise grâce au testeur de terre PM6860DR.
