Peinture anti-ondes Intérieur Hautes et Basses Fréquences YSHIELD MAX54

Caractéristiques :

Description :

Lorsque chaque dB compte (unité de mesure de l’atténuation des rayonnements électromagnétiques), la peinture anti-ondes MAX54 de la gamme YSHIELD est la peinture qu’il vous faut.
En effet, elle offre d’excellentes atténuations des champs électromagnétiques hyperfréquences provenant des antennes de téléphonie mobile (2G, 3G, 4G, LTE, 5G jusqu’à 40 GHz), le WIMAX, des réseaux sans fils (WLAN/WI-FI…), des émetteurs TV et radio, des radars, des satellites, des répétiteurs hertziens et des téléphones sans fil DECT.



Elle permet également, lorsqu’elle est raccordée à la terre, de se protéger des champs électriques Basses Fréquences émis par les réseaux électriques 50/60 Hz, les appareils électriques, les lignes Hautes Tensions, les transformateurs électriques,..



La Yshield MAX54 peut être appliquée en intérieur (sols, plafonds, murs et cloisons) comme en extérieur.



Cette peinture très performante offre cependant une dureté et une résistance à l’abrasion inférieures aux autres peintures anti-ondes de la marque comme la HSF54. C’est pourquoi, nous recommandons appliquer également la sous-couche Yshield GK5 ou l’impression BIOALKYD PRIM sur le support que vous souhaitez blinder.



Composition :

Résistante au gel, respirante, ne dégageant que très peu d’odeur, la peinture anti-ondes MAX54 est également dépourvue d’agents de conservation et de solvants. Ce qui est fait la peinture la peinture la plus adaptée pour les personnes souhaitant le meilleur compromis écologique / performances et les personnes chimicosensibles.
De formulation minimaliste, elle ne contient que très peu de COV (0.19 g/l alors que la norme européenne actuelle est de 30 g/l maximum).
Les peintures Yshield sont développées selon des critères écologiques stricts. Elles sont composées, par exemple, du carbone noir le moins polluant du marché et de graphite naturel non traité. Elle n’utilise ni de graphène, ni de nano-particules dont le danger potentiel est encore totalement inconnu.



Certifications :

Les peintures de blindage Yshield sont contrôlées par l’organisme de contrôle TÜV-Süd (certificat consultable plus haut dans la page, dans l’onglet “téléchargements”). L’ensemble du processus de production, y compris le contrôle de la qualité, le comportement d’émission et l’utilisation économique d’agent de conservation, est soumis à une surveillance.



Efficacité :

Le pouvoir d’atténuation est régulièrement testé en laboratoire selon les normes suivantes:
ASTM D4935-10, IEEE Std 299-2006, IEEEE Std 1128-1998, ASTM A698 / A698M-07.

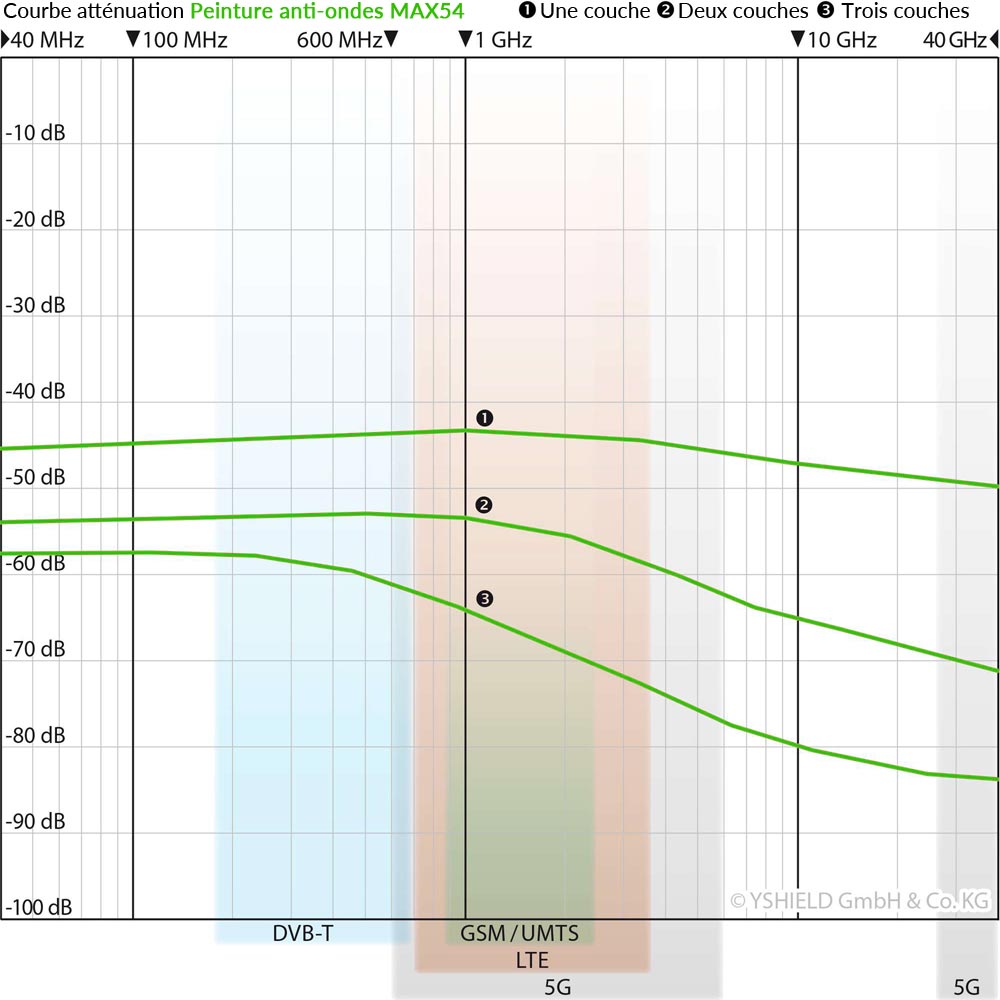

Le graphique ci-dessous représente les caractéristiques d’atténuation de la peinture MAX54 selon la bande de fréquences et le nombre de couches appliquées.

Atténuation à 1 GHz pour :

• 43 dB pour 1 couche;
• 53 dB pour 2 couches;
• 63 dB pour 3 couches;



Atténuation à 40 GHz pour :

• 50 dB pour 1 couche;
• 71 dB pour 2 couches;
• 83 dB pour 3 couches;



Les peintures de blindage Yshield ont une atténuation de blindage presque linéaire pour une très large gamme de fréquences comprenant à la fois les spectres de fréquence 5G FR1 (600 MHz – 6 GHz) et FR2 (24 GHz – 40 GHz).
Yshield possède son propre un laboratoire CEM professionnel permettant de tester l’efficacité de ses produits selon diverses normes jusqu’à 40 GHz. Vous trouverez les courbes de mesures et les rapports de 40/600 MHz – 40 GHz plus haut dans l’onglet “téléchargements”.



Nous recommandons d’appliquer, au minimum, 2 couches croisées de MAX54 afin ne pas laisser de zone où les ondes pourraient s’infiltrer et ainsi d’obtenir une protection optimale.



Application / Mise en œuvre :

Comme toute peinture “classique”, la peinture MAX54 peut s’appliquer sur des murs et plafonds en plâtre, ciment, torchis ou bien par dessus une peinture existante mais ne s’applique pas sur supports à base de gypse.



1. Préparation de surface :
   Selon le support à peindre et afin d’obtenir un bon résultant tant niveau blindage qu’esthétique, il peut être nécessaire de préparer  le support afin d’obtenir une surface bien plan en :
   • rebouchant d’éventuelle fissure ou ponçant de possible aspérité;
   • dégraissant le support;
   • appliquant une sous-couche d’accroche type Yshield GK5 ou l’impression BIOAKLYD PRIM.
2. Mise en place du ruban de mise à la terre :
   En raison de sa forte conductivité, la peinture YSHIELD MAX54 doit être impérativement reliée à la terre afin d’évacuer les champs électriques basses fréquences (sans quoi ces derniers se diffuseraient sur toute la surface peinte).
   Pour se faire, il vous faudra appliquer le ruban adhésif conducteur Yshield GSX (au minimum, une bande verticale et une bande horizontale. Idéalement cachée derrière une plinthe ou sous une frise) sur l’ensemble de la surface à peindre.
   Pour plus de facilité et lorsque cela est possible, faîtes en sorte que l’intersection de ces 2 rubans soit près d’une prise électrique avec la terre.
   Sinon, il est également possible d’utiliser l’additif à base de fibre de carbone Yshield AF3 en le mélangeant à la peinture. Dans ce cas, l’utilisation du pistolet à peinture ne sera pas possible.
3. Appliquer la peinture anti-ondes MAX54 :
   Avant application, n’oubliez pas de bien mélanger la peinture, la peinture étant en grande partie composée de carbone et d’eau, la carbone resterait au fond du pot.
   Pour faire cela, il est possible d’utiliser pinceaux, rouleaux ou pistolets à peinture. Mais pour un résultat optimale, tant esthétique que performant, nous recommandons l’utilisation de rouleaux ou pistolet à peinture (buse > 0.2 mm).
   Nous recommandons d’appliquer, au minimum, 2 couches croisées de MAX54, afin ne pas laisser de zone où les ondes pourraient s’infiltrer et ainsi d’obtenir une protection optimale.
   Le temps de séchage est de 12 à 36 heures en fonction de la température de la pièce.
4. Mise en place de la plaque de mise à la terre Yshield GS2 :
   A l’intersection des 2 rubans GSX (le ruban horizontal et celui vertical), placez et fixez la plaque de mise à la terre Yshield GS2.
5. Application de la finition :
   Dans cette dernière étape, il est possible de recouvrir la peinture MAX54 par une peinture acrylique, vinyle ou latex ainsi que d’un papier peint ou d’une toile à peindre. Nous vous proposons d’ailleurs une gamme de peinture que nous avons testée et approuvée depuis de nombreuses années. Il s’agit de la gamme biosourcée à 97 % BIOALKYD de la marque ZOLPAN.



L’ensemble de pinceaux, rouleaux, pistolets à peinture et accessoires sont lavables à la main.



Mise à la terre :

Comme précisé précédemment, la peinture YSHIELD MAX54 doit être impérativement reliée à la terre.
Plusieurs cas de figures sont possibles :

• Dans le cas de l’utilisation d’un ruban GSX (application de la MAX54 possible avec pinceau, rouleau et pistolet à peinture) :
• Dans le cas de l’utilisation de l’additif à base de fibre de carbone AF3 (application de la MAX54 possible seulement avec pinceau et rouleau) :
• Dans le cas d’un support (murs ou plafonds) présentant beaucoup de fissures, il est possible d’utiliser les rubans GSX en plus de l’additif AF3 :



Dans tous les cas, la plaque de mise à la terre GS2 précédemment fixée, doit être raccordée à la terre via les accessoires suivant :
– Un cordon de mise à la terre muni d’une fiche banane (référence : GL). Celui-ci viendra s’insérer dans l’un des trous de la plaque GS2 puis dans la fiche de mise à la terre Yshield GP1.
– Une fiche de mise à la terre (référence : GP1). Celle-ci sera à brancher dans une prise électrique murale raccordée à la terre électrique.
Prise pour laquelle vous auriez, préalablement, vérifié la présence de la terre avec par exemple notre testeur de terre PEAKMETER PM6860DR.



Nous vous rappelons que nous organisons et animons régulièrement des sessions de formation “mise en œuvre de solution de protection contre les champs électromagnétiques dans l’habitat”. Pour de plus ample information sur les formations, n’hésitez à nous consulter par téléphone au 02.99.64.11.68 ou bien par e-mail.



Informations techniques :

• Protection : Hautes et Basses Fréquences
• Atténuation (à 1 GHz) : 43 dB pour 1 couche / 53 dB pour 2 couches / 63 dB pour 3 couches
• Atténuation (à 40 GHz) : 50 dB pour 1 couche / 71 dB pour 2 couches / 83 dB pour 3 couches
• Application : seulement en intérieur

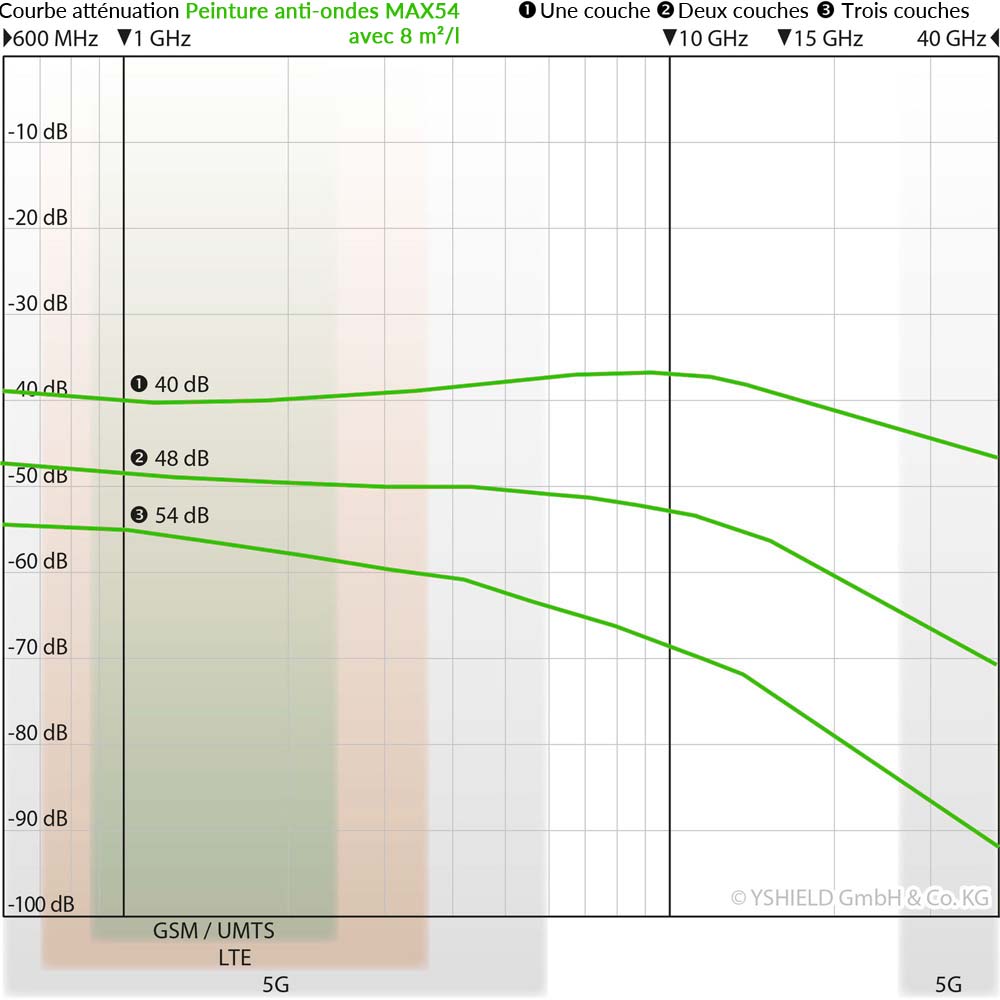

• Rendement : 7.5 m²/l
• Conditionnement : pot de 1 l ou bidon de 5 l
• Code GTIN13 pot de 1 l : 4260103662215
• Code GTIN13 bidon de 5 l : 4260103662222
• Applicable : au pinceau, rouleau et pistolet à peinture (avec buse > 0.2 mm)
• Composition : eau, graphite naturelle, dispersion d’acrylique pure, carbone noir, additifs et conservateurs (BIT, INN, MIT)
• Couleur : Noire
• Teneur en COV : 0.19 g/l (Limite européenne depuis 2010 : 30 g/l)
• Certification : TÜV-SÜD
• PH : 8
• Adhérence : 3.5 N/mm²
• Température minimum d’application : 5°C
• Temps de séchage : 12 à 36 H selon la température
• Conservation : 12 mois entreposée
• Poids : 1.45 kg par Litrel
• Origine : Allemagne



Précautions :

Attention :
– Ne pas diluer la peinture YSHIELD MAX54 et bien la mélanger avant application.



Important :
Lorsque vous blindez une pièce avec une protection hyperfréquences (peintures, toiles, maillages), il est impératif que cette pièce ne contiennent pas d’appareils fonctionnant avec des technologies hyperfréquences (WIFI, Bluetooth, FEMTOCELL,…). Les objets connectés sont donc à bannir (TV, montre, …)



Rappel : Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 Ω (Ohms).
Cependant, afin de neutraliser les champs électriques et les tensions parasites, nous recommandons une résistance de terre inférieure ou égale à 50 Ω (Ohms).
Afin de vérifier cette valeur, vous pouvez faire appel à un électricien ou bien vous procurez un mesureur de terre comme le Catu DT300. Vous pouvez également vérifier la présence de la terre sur votre prise grâce au testeur PM6860DR.
