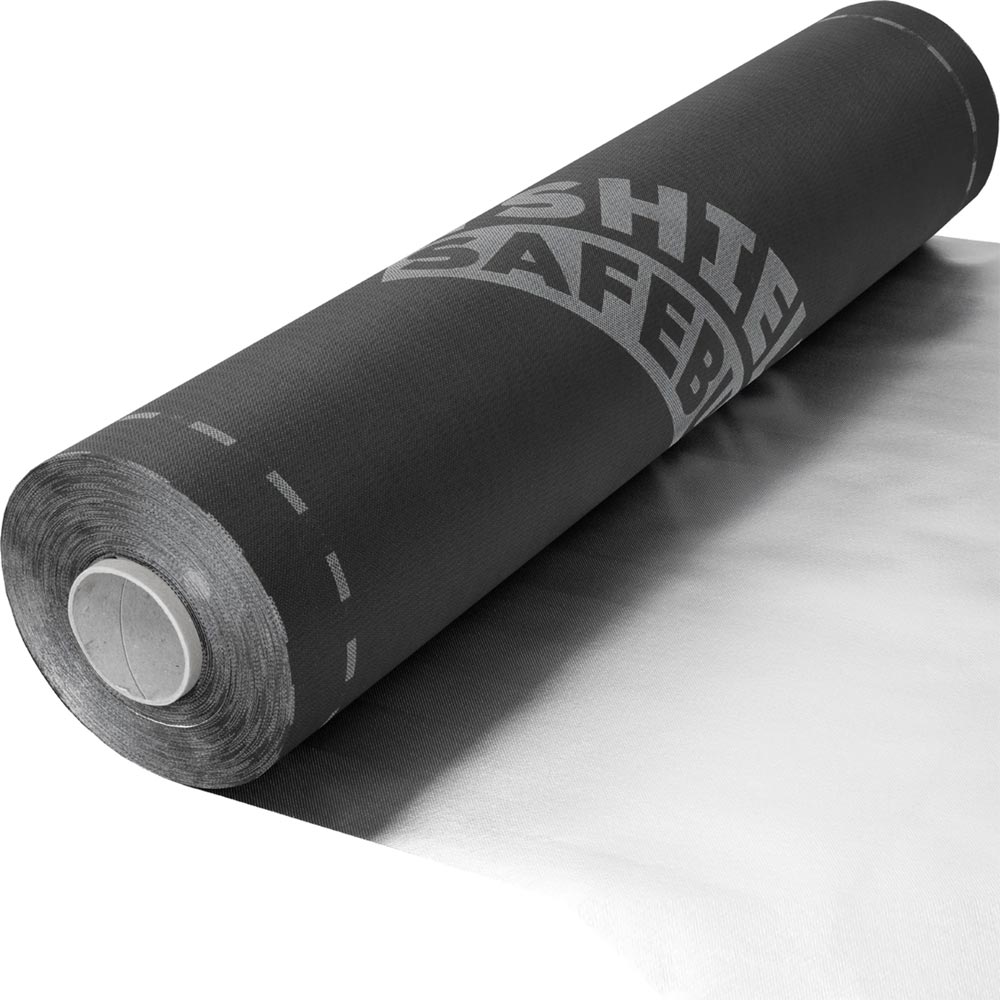

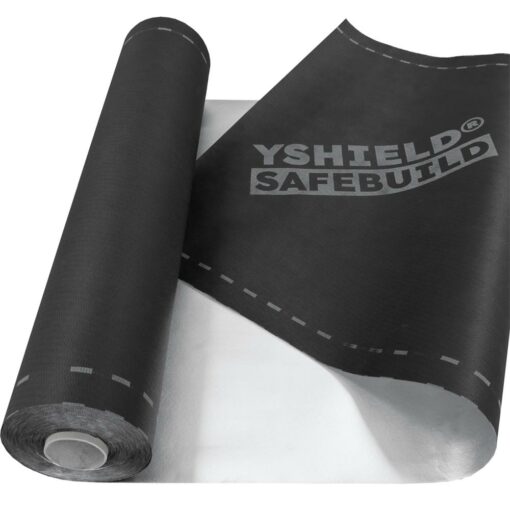

Membrane pare-pluie anti-ondes Yshield SAFEBUILD U230 (Atténuation 111 dB)

Caractéristiques de la membrane pare-pluie anti-ondes de chez Yshield U230 :

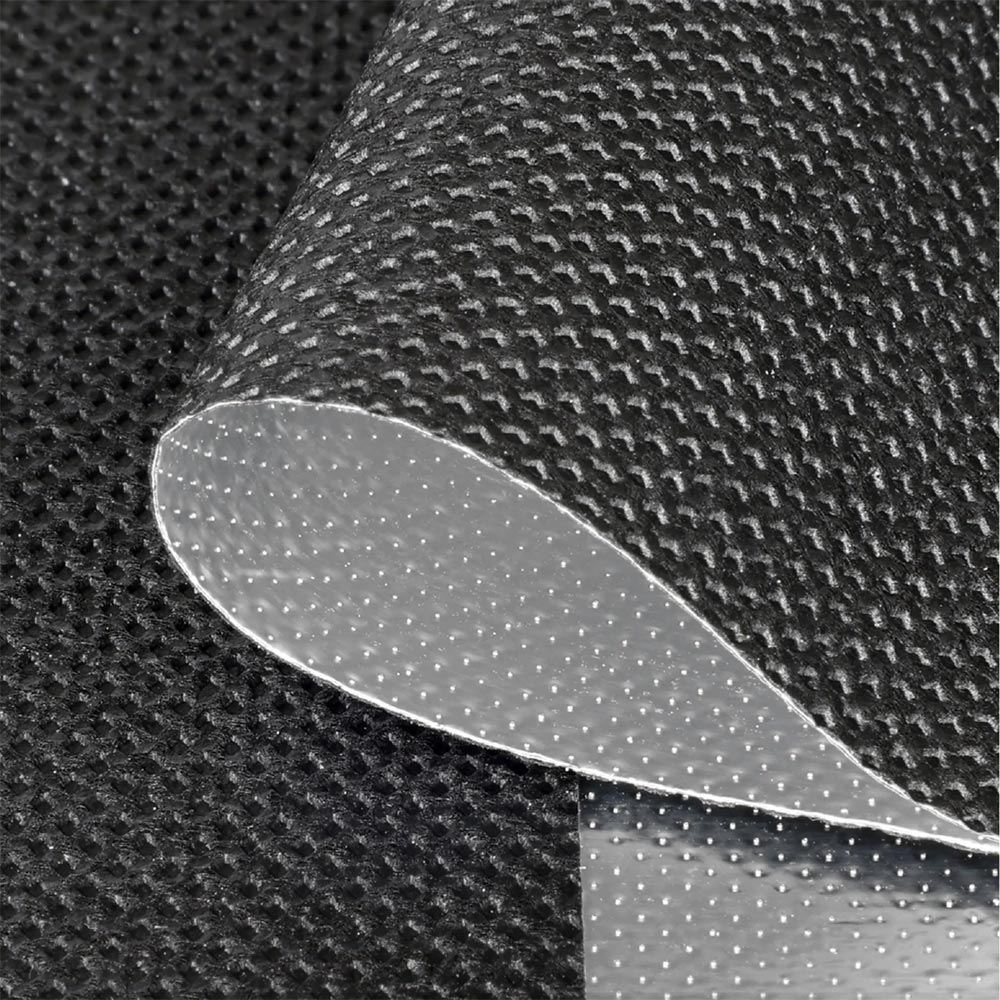

La sous-couche de blindage SAFEBUILD® U230 est une membrane à quatre couches avec une feuille d’aluminium à micro-aiguilles. Grâce à la technologie Microneedling comportant 200 000 petits trous par mètre carré, cette membrane est hautement perméable à la vapeur d’eau.
Avec une atténuation de 111 dB, cette sous-couche présente la meilleure atténuation des rayonnements électromagnétiques radiofréquences de la gamme Yshield.
Les microtrous sont si petits qu’ils n’ont aucune influence sur l’atténuation du blindage.



Contrairement aux pares-pluie que l’on trouve généralement sur le marché en largeur de 150 cm, le Yshield U230 est disponible en largeur de 90 cm afin de pouvoir envoyer vos colis plus rapidement et à moindre coût dans le monde entier, sans frais de marchandises encombrantes.







Application et mise en œuvre du plare-pluie de blindage électromagnétique Yshield SAFEBUILD® U230 :

La sous-couche SAFEBUILD® U230 à quatre couches peut être utilisée universellement à l’extérieur et à l’intérieur dans la construction pour les toits, les façades et la construction de cloisons sèches. La membrane optimise le caractère coupe-vent de la construction et stoppe la pluie. Le film d’aluminium protège contre la pénétration de l’air chaud en été et de l’air froid en hiver.

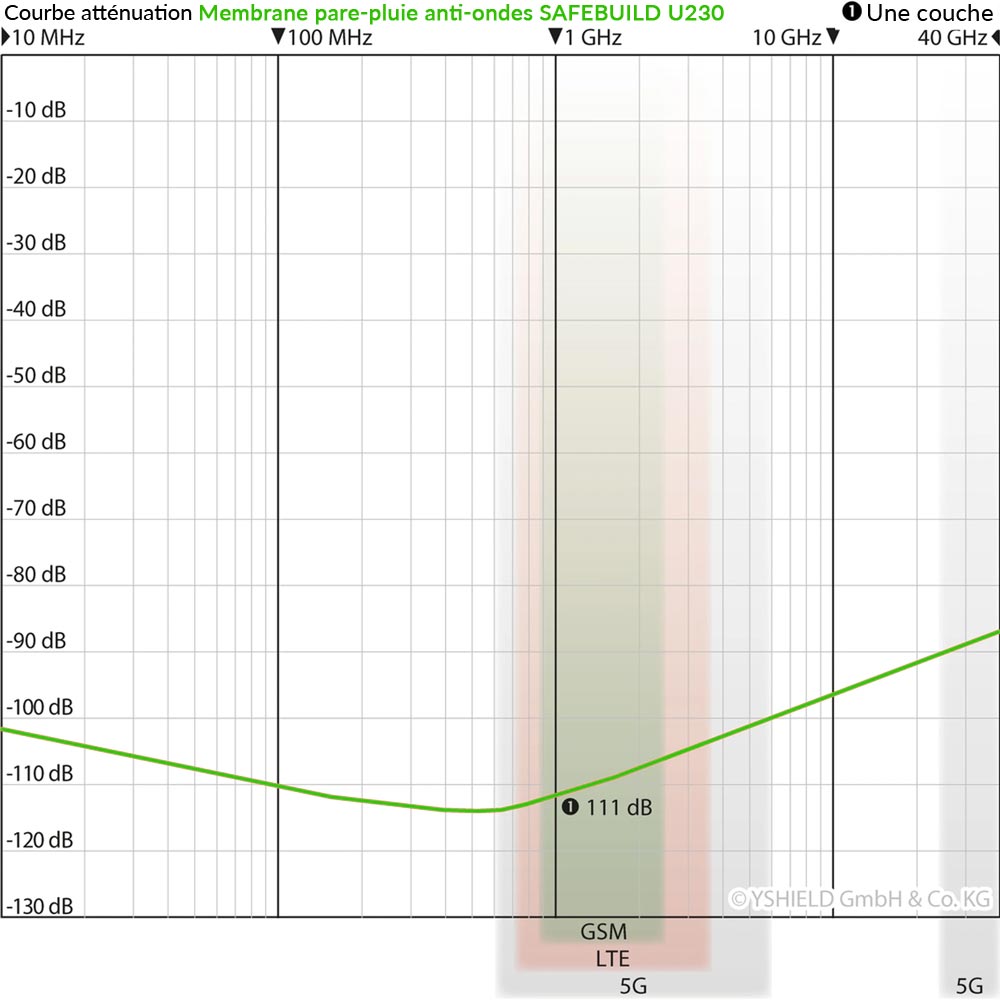

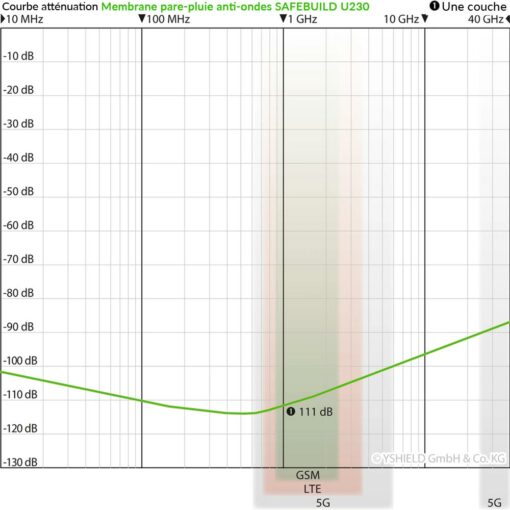

En plus d’être un excellent pare-pluie, il permet de stopper les ondes électromagnétiques radiofréquences émis par la téléphonie mobile (antennes relais, 5G, 4G, 3G, 2G, faisceaux hertziens), le WIFI, le Bluetooth, le téléphone DECT et toutes autres technologies sans fil avec d’excellenteS performances d’atténuation (voir courbe en photo).



La mise en œuvre de cette membrane sera la même que celles « classiques » et est bien connu par les professionnels de la construction. Le seul point de vigilance, comme pour toutes les autres solutions de blindage contre les ondes (toiles, papier-peints, peintures, tissus,…), pour un blindage efficace contre les ondes radiofréquences sera de soigner l’étanchéité. Pour ce faire, il vous faudra procéder à un chevauchement d’au minimum de 5 cm entre chaque morceaux de U230.







Mise à la terre du blindage contre les hyperfréquences U230 :

La membrane U230 de chez Yshield étant conductrice, il est nécessaire raccorder à la terre afin de vous protéger des champs électriques basses fréquences.Cela se fera simplement en raccordant à la terre le côté aluminium de l’ensemble des morceaux de la membrane via le ruban adhésif conducteur Yshield GSX.







Informations techniques sur les plaques de blindage de champs magnétiques Yshield M6 :

• Code GTIN13 : 4260103667111
• Largeur : 90 cm
• Longueur : Vendu au mètre linéaire ou Rouleau de 50 m
• Atténuation du blindage : 111 dB à 1GHz
• Conductivité de surface : 0,0018 ohm (résistance carrée)
• Valeur SD : 0,034 m = perméabilité à la vapeur d’eau très élevée
• Grammage : 230 g/m²
• Épaisseur : 0,45 mm
• Couleur: noir/argent
• Matériaux : non-tissé PP / film PL ouvert à la diffusion / non-tissé PP / feuille d’aluminium à micro-aiguilles
• Origine : Allemagne







Déclaration de performance selon les normes EN 13859-1:2010 ; EN 13859-2:2010 :

• Classement / Comportement au feu : E
• Résistance à l’eau : W1
• Résistance à la traction : 210-270N/50mm
• Résistance à la déchirure : 150-160 N
• Résistance à la température : -40°C à 80°C
• Ingrédients dangereux : non inclus
• Valeur SD : 0,034 m
• Émissions de COV : 0 (Classe A+)







Rapport de laboratoire et d’expertise de performance d’atténuation :

Le fabricant allemand, Yshield a investi dans son propre laboratoire EMV professionnel il y a des années. Ils l’utilisent non seulement pour créer leurs rapports de performances d’atténuations, mais également pour vérifier chaque lot quotidiennement.
De plus, par souci de transparence et de qualité, Yshield fait vérifier tous ses produits par un expert indépendant et respecté.
Les produits sont ainsi vérifiés deux fois pour plus de sécurité et de qualité de blindage.

Ce produit protège les champs électromagnétiques haute fréquence (HF). Sauf indication contraire, les valeurs en dB données sont à 1 GHz. Mesures de 600 MHz à 40 GHz selon les normes ASTM D4935-10 ou IEEE Std 299-2006.

Ce produit doté d’une surface électriquement conductrice protège les champs électriques alternatifs (LF) basse fréquence.

Les rapport de test et rapport sur l’atténuation du blindage jusqu’à 40 GHz sont disponible dans l’onglet « téléchargement » de cette même page.







Informations complémentaires :

Nous vous rappelons et préconisons qu’avant toute installation de blindage, il est nécessaire d’effectuer des mesures afin d’identifier et de quantifier la pollution.
Pour ce faire et dans notre cas, vous aurez besoin d’un appareil de mesure de champs électromagnétiques basses fréquences. Il vous permettra d’évaluer avec précisions le champ magnétique avant mais aussi après, pour validation, du blindage magnétiques.



Comme précisé plus haut, le pare-pluie SAFEBUILD U230, lorsqu’il est raccordé à la terre, permet également de se protéger du champ électrique basses fréquence. Pour se faire, il est donc nécessaire de vérifier la présence de la terre électrique ainsi que sa résistance.



Rappel :
Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 Ω (Ohms).
Cependant, afin de neutraliser les champs électriques et les tensions parasites, nous recommandons une résistance de terre inférieure ou égale à 50 Ω (Ohms).

Afin de vérifier cette valeur, vous pouvez faire appel à un électricien ou bien vous procurer un mesureur de terre comme le Catu DT300. Vous pouvez également vérifier la présence de la terre sur votre prise grâce au testeur de terre PM6860DR.
